Секционные ворота Zaiger

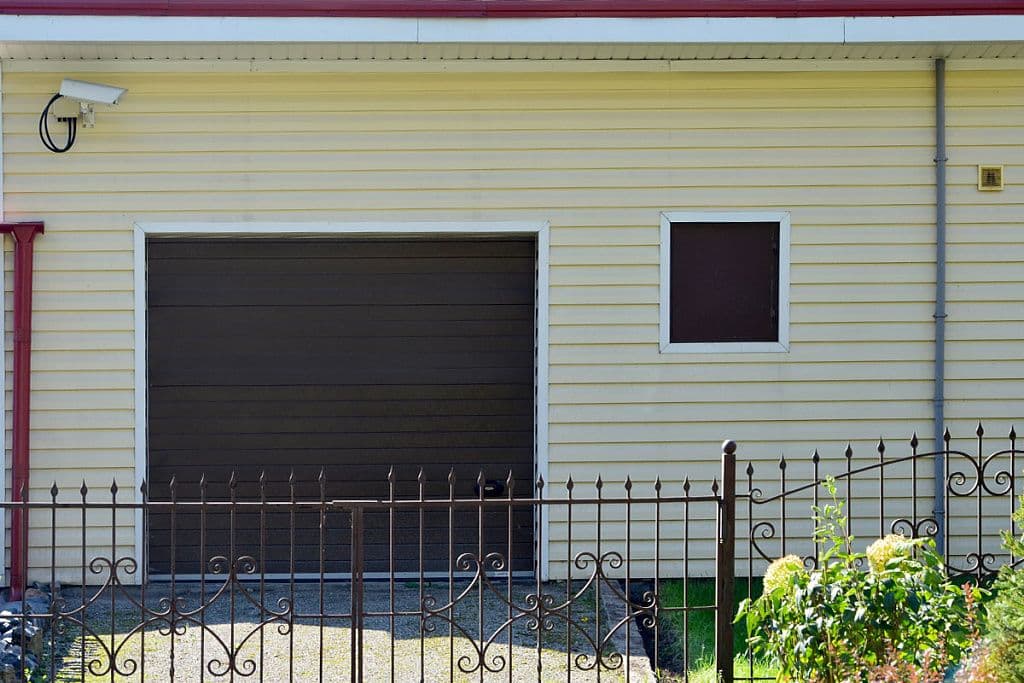

Гаражные секционные ворота Zaiger серии Classic ECO и Classic TOP c торсионными пружинами.
Доступное качество по приемлемой цене, энергоэффективность, Российское производство.

Ворота Zaiger

В воротах ZAIGER применяются сэндвич-панели, производимые в России. Эти панели полностью соответствует Российскому ГОСТ Р 59685-202 и Европейскому стандарту EN 13241-1

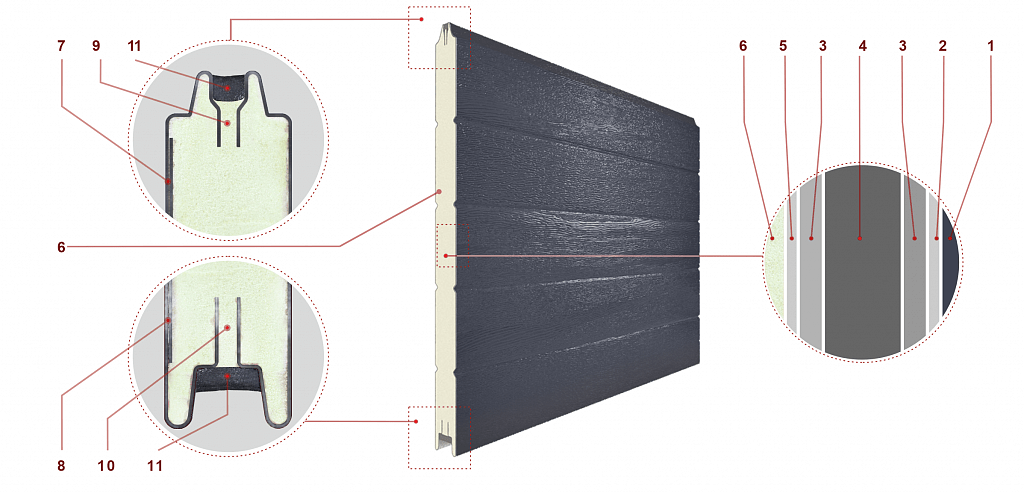

1 - Наружное покрытие сэндвич-панели 2 - Грунтовое покрытие (5 мкм) 3 - Цинковое покрытие (20 мкм) 4 - Стальной лист (0,45 мм) 5 - Адгезионный лак (5 мкм) 6 - Пенополиуретан 7 - Верхняя усиливающая стальная пластина 8 - Нижняя усиливающая стальная пластина 9 - Верхний терморазрыв 10 - Нижний терморазрыв 11 - Вспененный негигроскопичный уплотнитель

Конструкция секционных ворот

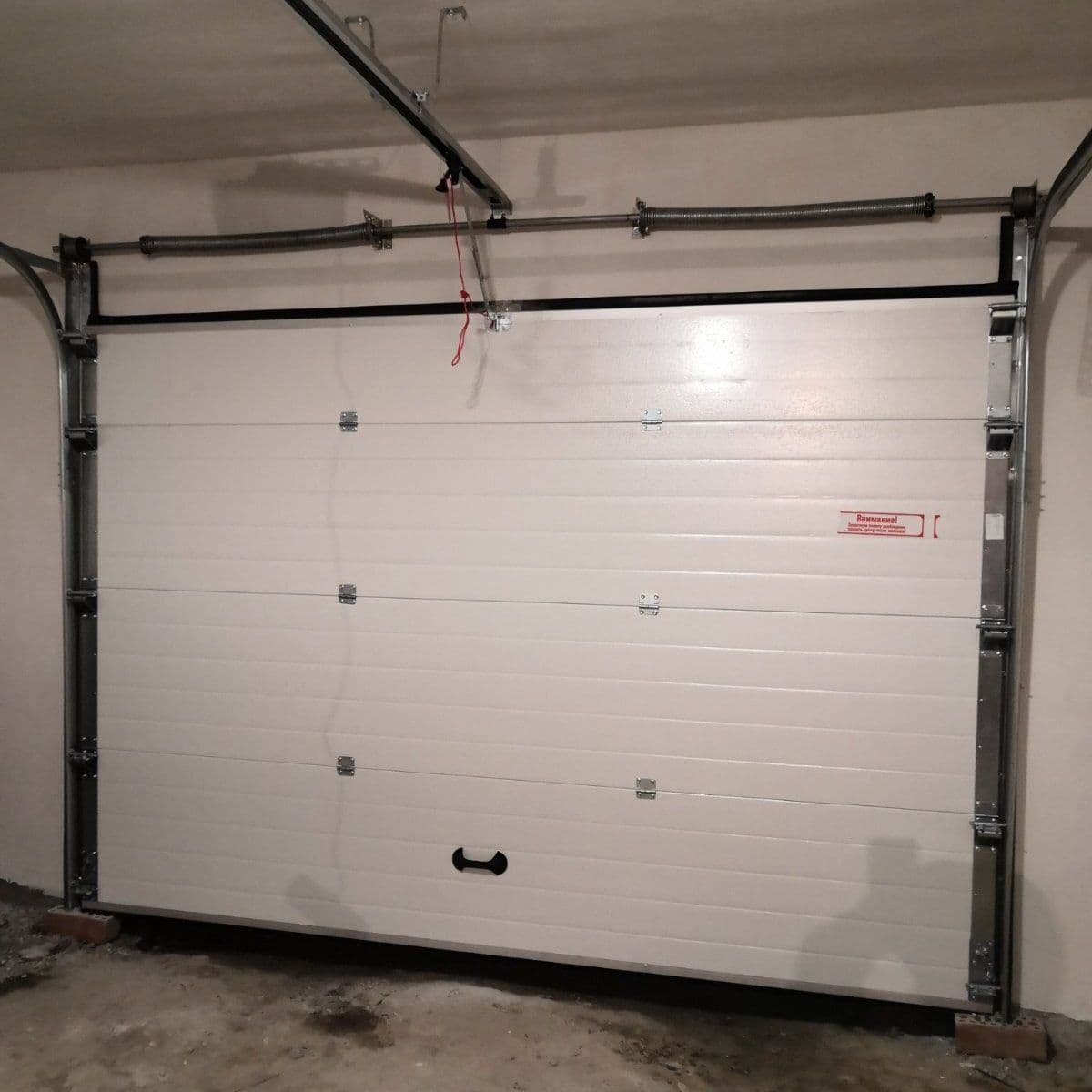

Конструкция ворот простая и практичная. Сэндвич-панели подвижно соединяются между собой петлями, по их краям установлены ролики, которые при открывании ворот движутся по направляющим, установленным по бокам проема ворот. При открывании ворота поднимаются вверх и за счет подвижного соединения панелей, полотно ворот поднимается под потолок, переходя из вертикальной плоскости в горизонтальную. При закрывании все происходит в обратном направлении.

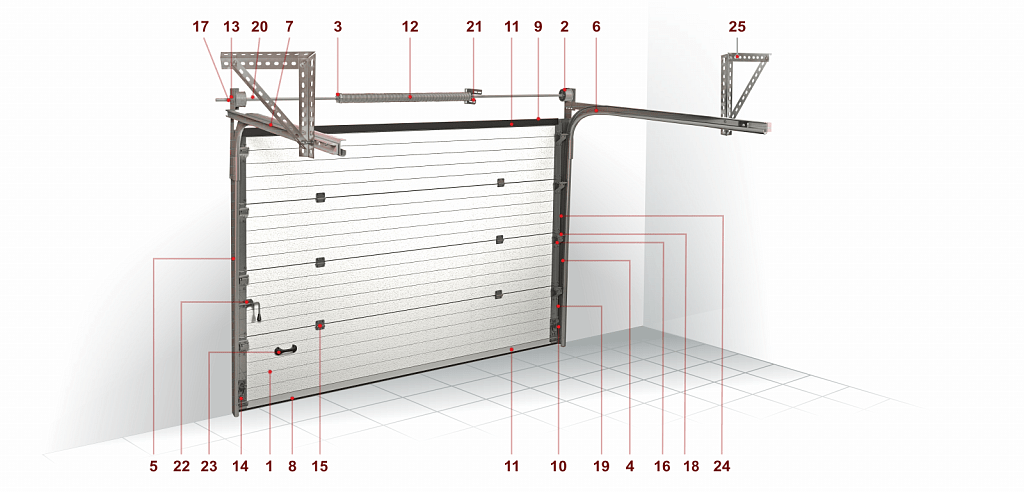

1 - Сэндвич-панель 2 - Барабан 3 - Окончание пружины 4 - Направляющая вертикальная 5 - Стойка угловая 6 - Изгиб горизонтальной направляющей 7 - С-профиль 8 - Уплотнитель нижний 9 - Уплотнитель верхний 10 - Уплотнитель боковой 11 - Профиль нижний/верхний 12 - Пружина торсионная 13 - Кронштейн опорный концевой 14 - Кронштейн нижний угловой 15 - Петля внутренняя 16 - Опора боковая 17 - Подшипник 18 - Ролик 19 - Трос стальной 20 - Вал 21 - Кронштейн опорный внутренний 22 - Задвижка облегченная 23 - Ручка облегченная 24 - Крышка боковая 25 - Уголок монтажный

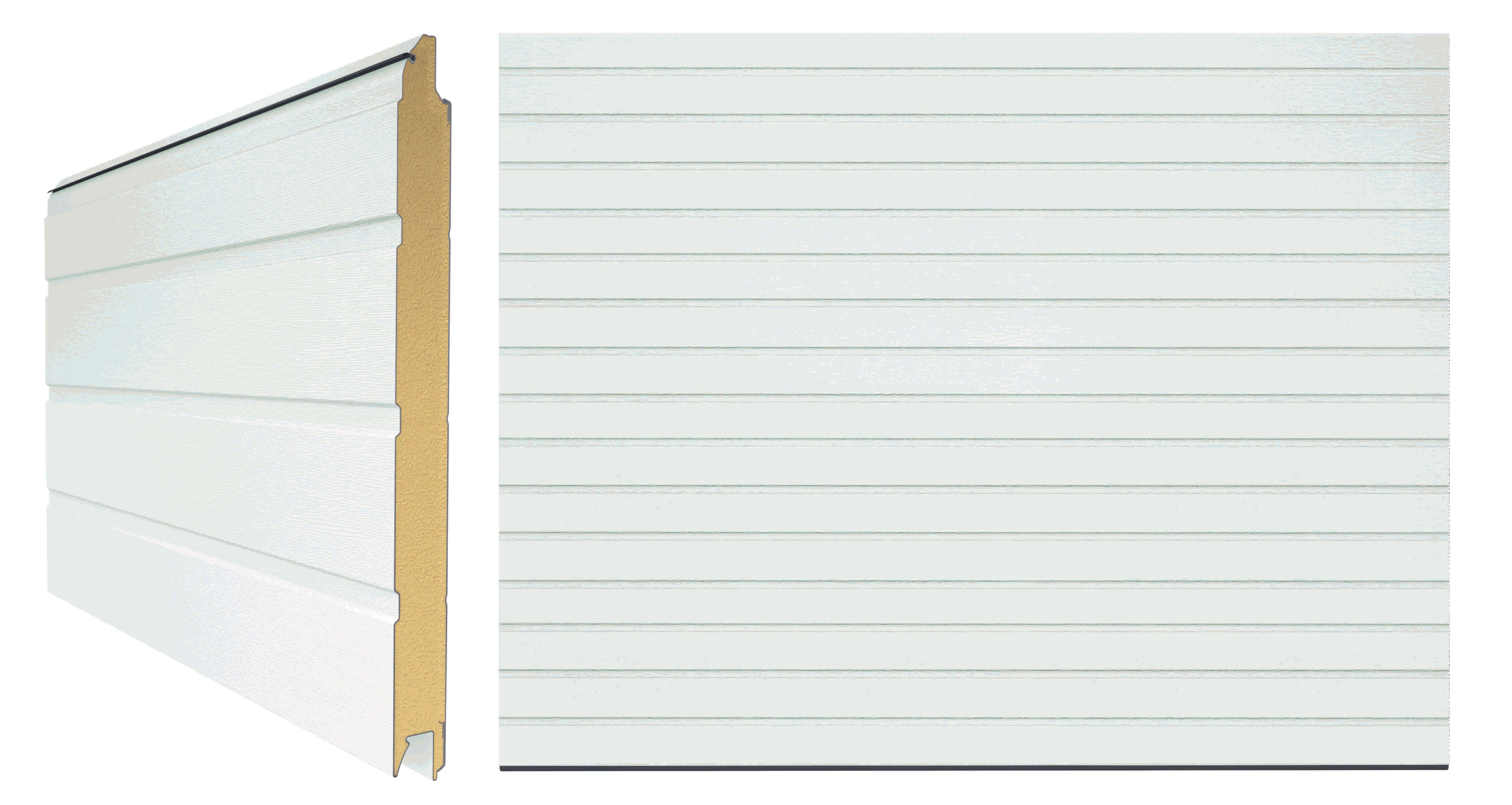

Характеристики сэндвич-панели

Толщина панели 40 мм соответствует требованиям ГОСТ 31174-2000 и обеспечивает стабильную и устойчивую термоизоляцию в диапазоне от +70 до -50°С.
Внутренний и наружный лист сэндвич-панели изготавливаются из оцинкованной стали толщиной 0,45 мм, на которую, с двух сторон, нанесен защитно-декоративный слой полиэстера толщиной 25 мкм. Наружные стороны сэндвич-панели защищены от случайных повреждений полиэтиленовой пленкой. Пленку необходимо незамедлительно удалить после монтажа изделия.

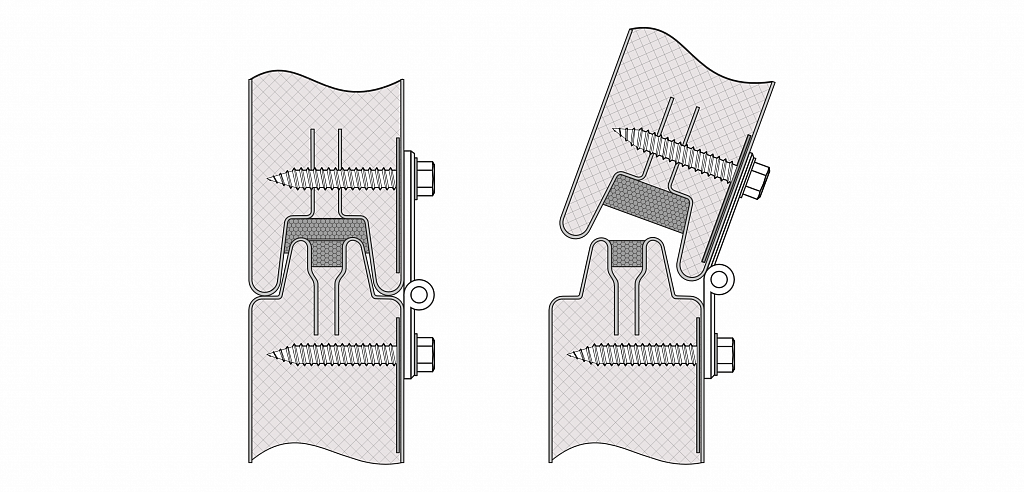

Узел соединения сэндвич-панелей сконструирован таким образом, чтобы обеспечить их плотный контакт за счет глубокого проникновения нижней панели в верхнюю и одновременно исключить возможность расклинивания верхней панели за счет фиксации ее терморазрыва саморезами/

Терморазрыв между внутренним и внешним металлическими листами сэндвич-панели устраняет мостик холода: возрастает сопротивление теплопередаче, снижается вероятность промерзания стыков сэндвич-панелей и образования конденсата на их поверхности.
